Comment sa marche

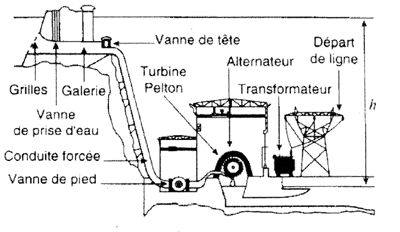

Les barrages hydroliques utilisent de l'énergie provenant d'un mouvement de masse d'eau pour produire de l'électricité. Le barrage retient une large quantité d'eau sous forme d'un lac de reserve. L'eau issue dureservoir est recupéré par une prise d'eau et est ensuite envoyée à la turbine. Nous travaillons donc sur le principe de la puissance de la chutte d'eau. Lors d'une chutte d'eau, on retrouve une puissance qui est carractérisée par son débit = Q - Son accélération de la pesanteur ( 9.81 m/s² ) = g - La hauteur de chutte = h Puissance d'une chutte d'eau P = Q * g * h

L'eau par cette puissance entraine la turbine grace à la hauteur de la chutte et au debit. Nous utilisons donc différentes turbines par leurs concéptions.

La turbine Pelton est utilisée pour les hauteurs chuttes ( 10 à 500m ) et des faibles debits à ( 20 à 100 l/s ). La turbine Francis est généralement utilisée pour des moyennes chuttes ( 10 à 100m ) et des débits moyens ( 100 à 600 l/s ). La turbine Kaplan est la plus appropriée pour le turbinage des faibles chuttes ( moin de 10 m ) et des débits importants ( 300 à 10 000 l/s )

La turbine entraine l'altérnateur qui joue le role de producteur de courant sinusoïdale alternatif. En réalité, l'alternateur est un générateur synchrone, sa principale carractéristique vient du fait que la fréquence produite par le générateur est imposée par la vitesse de rotation du rotor. La vitesse de rotation de la turbine dépend du débit d'eau circulant dans le conduit d'alimentation. Le débit etant lui meme imposé par le diametre de la prise d'eau du conduit d'alimentation.

Le principale avantage estt que l'on peut executer un stockage d'énergie en utilisant le procédé opposé. Durant le jour et la nuit, la consomation d'électricité est differente, durant la transition des tranches des tranches de consommation, on retrouve un surplus d'énergie sur le réseau. Nous utilisons donc ce surplus d'énergie pour alimenter la station hydrolique.

Nous alimentons une pompe-turbine qui va pomper l'eau du bassin de retenue pour le re-injecter dans un lac de retenue par un puit.

La pompe serait une turbine qui, suiavnt son sens d'alimentation (eau ou electricité), fonctionnerait respectivement en mode turbinage ou pompage. La meme turbine realiserait les deux opérations grace a la reversibilité de l'alternateur.

Nous vous invitons a visiter les pages fonctionnement mécanique et dessertion du reseau
